KS103-485超声波测距模块（Slave I2C + 485串口）

说明书点击下载

KS103-485功能摘要：

● 包含实时温度补偿的距离探测，高探测精度

● 采用专利技术的探测模式，探测范围1cm～800cm(见第18页)及1cm～1000cm(10米)

● 探测频率可达500Hz，即每秒可探测500次

● 使用I²C/485串口接口与主机通信，自动响应主机的I²C/485串口控制指令

● 共20个可修改的I²C/485串口地址，范围为0xd0 ~ 0xfe (0xf0,0xf2,0xf4,0xf6除外，8位地址)

● I²C模式支持0x00广播地址(KS103/KS103S不支持)

● 83ms快速、高精度的温度探测，随时感知环境精确温度

● 5s未收到I²C控制指令自动进入uA级休眠，并可随时被主机I²C控制指令唤醒

● 短距探测量程由10cm、20cm、……、至470cm，满足快速近距探测

● 使用工业级配置，工作温度 (-30℃~+85℃)

● 宽工作电压范围 (3.0V~5.5V)

● I²C模式通信速率50~100kbit/s

● 采用独特的可调滤波降噪技术，电源电压受干扰或噪音较大时，仍可正常工作

● 环保无铅

KS103-485电性能参数：

工作电压：3.0V~5.5V直流电源

工作时瞬间最大电流：10.6mA@5.0V, typical

工作电流：1.6-2.7 mA@5.0V, typical

休眠时最大耗电量：500uA@5.0V, typical （485串口模式时不休眠）

功耗：使用纳瓦技术省电，5s未收到I²C控制指令自动进入uA级休眠，并可随时被主机I²C控制指令唤醒。

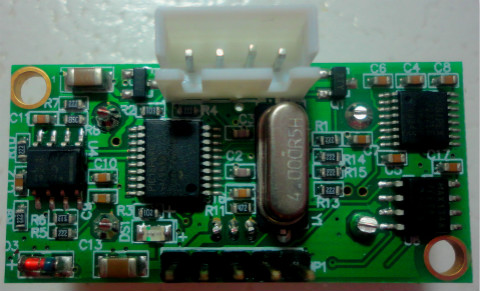

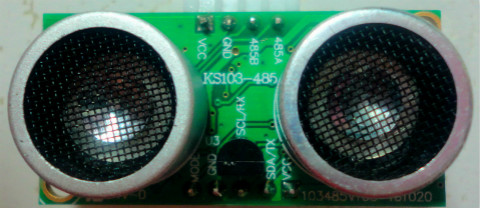

在KS103-485上连线引脚上标识有：黑色直针各脚依次为VCC、SDA/TX(简称SDA)、SCL/RX(简称SCL)、GND及MODE。MODE引脚为I²C模式与485串口模式设置引脚，该引脚悬空时，KS103-485工作于I²C模式；在上电之前MODE引脚接0V地时，KS103-485工作于485串口模式。

白色插座为485接口，插座型号为XH-4A，各脚依次为VCC(3.0V~5.5V); GND; 485B; 485A。

KS103-485出厂时在GND及MODE脚之间以短路块相连，因此KS103-485出厂时工作于485串口模式。
