KS101全球最小收发分体超声波传感器
KS101全球最小收发分体超声波传感器
产品型号: KS101
浏览次数: 4182
上架时间: 2017-9-6 12:05:09
淘宝购买链接:
  导向机电技术直销店
  导向机电

KS101全球最小收发分体超声波传感器,体积是KS103的三分之一



说明书点击下载


KS101功能摘要:

● 收发分体式设计,质量仅5g

● 支持2KS101一发一收或远距离对射;

● 探测范围:1cm-5.5m,精度±1cm

● 探测频率最高可达50Hz,即每秒可探测50次;;

● 使用I2C/串口接口与主机通信,自动响应主机的I2C/串口控制指令,兼容KS103协议;

● 20个可修改的I2C/串口地址,范围为0xd0 ~ 0xfe (0xf0,0xf2,0xf4,0xf6除外,8位地址);

● 5s未收到I2C控制指令自动进入uA级休眠,并可随时被主机I2C控制指令唤醒;

● 使用工业级配置,工作温度 (-30℃~+85℃);

● 宽工作电压范围 (3.0V~5.5V);

● I2C模式通信速率50~100kbit/s;串口通信速率默认9600bps;客户可修改为57600115200bps

● 采用独特的可调滤波降噪技术,电源电压受干扰或噪音较大时,仍可正常工作

● 上电自检,自检正常与异常上报错误代码,并智能修复;

● 环保无铅

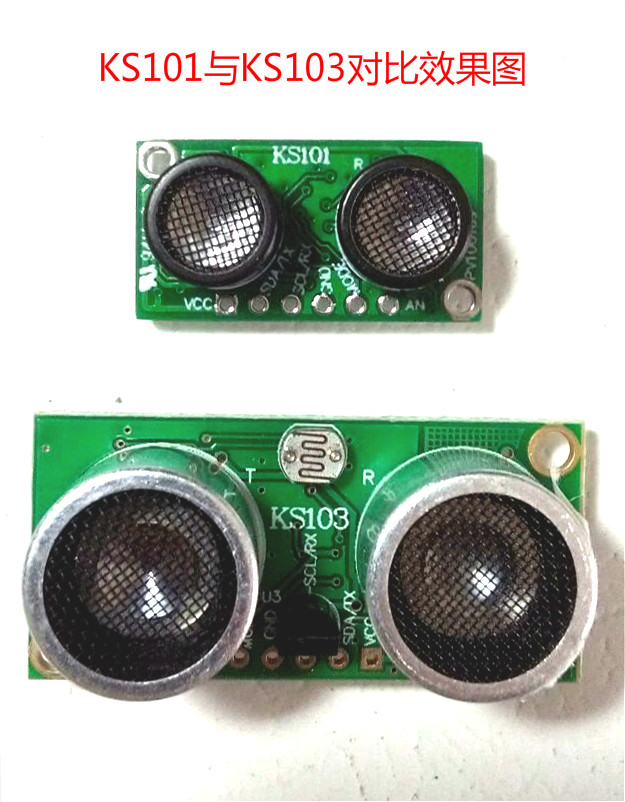

KS101KS103外观对比:



KS101电性能参数:

工作电压:3.0V~5.5V直流电源,推荐5.0V

工作时瞬间最大电流:50mA@5.0V, typical

工作电流:10.6mA@5.0V, typical

休眠时最大耗电量:500uA@5.0V, typical (串口模式时不休眠)

功耗:使用纳瓦技术省电,5s未收到I2C控制指令自动进入uA级休眠,并可随时被主机I2C控制指令唤醒。

KS101上连线引脚上标识有:VCCSDA/TX(简称SDA)SCL/RX(简称SCL)GNDMODEAN/SW引脚。MODE引脚为I2C模式与TTL串口模式设置引脚,该引脚悬空时,KS101工作于I2C模式;在上电之前MODE引脚接0V地时,KS101工作于TTL串口模式。此处的TTL串口不是232串口,TTL电平可以与单片机的TXD/RXD直接相连,但不能与232串口直接相连(直接连将烧坏本模块),需要一个MAX232电平转换将TTL电平转换为232电平才可以。
